¿Qué grosor debe tener un soporte de chapa metálica? Una tabla de espesor basada en carga

¿Qué grosor debe tener un soporte de chapa para una carga de 50 kg?

Un soporte de 50 kg necesita 3,0 mm en una proyección de 200 mm, 2,0 mm en 150 mm y 1,5 mm en 100 mm, siempre que la pata tenga una brida de retorno de 20 mm. Estas cifras suponen una pata de 100 mm de ancho, acero dulce laminado en frío (SPCC/Q235, rendimiento 235 MPa), un factor de seguridad de 1,5 en el rendimiento y una tapa de deflexión de la punta de L/150. Esas son las suposiciones en las que realmente se basan la mayoría de los dibujos OEM; cambia uno y la respuesta se mueve.

En pocas palabras: Cincuenta kilos en un brazo de 200 mm es un soporte de 3,0 mm con brida de retorno y de 8,4 mm sin ella.

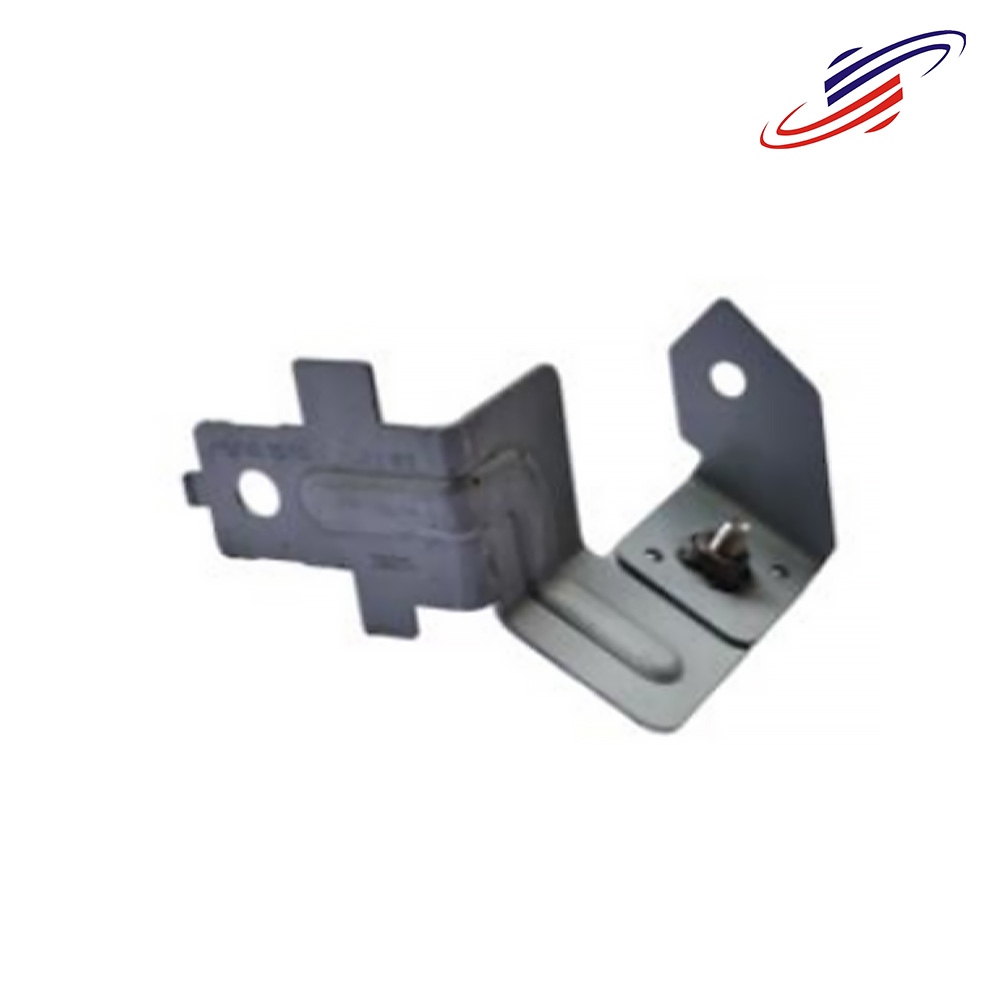

¿Por qué una brida de retorno de 20 mm supera a 2 mm de acero extra?

Porque una brida aleja el acero del eje neutro y la rigidez crece con el cubo de esa distancia. Tome una pata de 2,0 mm y 100 mm de ancho como línea de base. Al pasar a 3,0 mm, I aumenta de 67 a 225 mm⁴ (3,4 ×) y agrega un 50 % al peso del material. Una brida de retorno de 20 mm en la pata original de 2,0 mm eleva I a 8448 mm⁴, una ganancia de 127 veces, para un 40 % más de peso. El milímetro extra cuesta más y rinde menos.

Tabla 2: Lo que se compra con cada cambio en la misma pata de 100 mm de ancho y 2,0 mm

Esa última fila explica por qué reposicionar un bracket es más barato que engrosarlo. La deflexión lleva L³, por lo que dividir el brazo a la mitad reduce el hundimiento en ocho mientras la pieza mantiene su calibre, su matriz y su peso.

La brida tiene límites. El radio de curvatura interior debe ser de al menos 1,0 t en acero dulce, y la altura de la brida necesita aproximadamente 3 t más el radio o la "brida" es todo radio de curvatura y no agrega nada. La profundidad importa más que nada: el término de brida escala con h³, por lo que un labio de 8 mm ofrece aproximadamente una decimosexta parte de lo que ofrece una brida de 20 mm. Cualquier valor superior a 25 mm suele solucionarse mejor con un fuelle que con un embutido más profundo.

Cuando la brida es imposible (una cara de montaje al ras, una junta sellada, un recinto hermético), un refuerzo soldado convierte el voladizo en una armadura y la pata se comprime en lugar de doblarse. Luego, el espesor cae a 1,5-2,0 mm, a costa de una soldadura, un 3-5% del peso y una operación más en la ruta del proceso. Un equipo de troqueles de GUOJIN en nuestra fábrica de Suzhou cotiza ambas rutas en un plano de soporte personalizado, porque la versión con bridas se forma en la misma estación que el codo de 90° y no conlleva costos adicionales de herramientas, mientras que la versión con fuelle agrega un accesorio y una celda de soldadura.

En pocas palabras: una brida de retorno de 20 mm compra 127 veces más rigidez para un 40% más de acero; un milímetro extra compra 3,4× por el 50%.

Preguntas frecuentes

P: ¿Es el acero de 2 mm lo suficientemente resistente para un soporte de estante de alta resistencia? R: No como plato plano. Una pata plana de 100 mm de ancho y 2,0 mm con un saliente de 200 mm se hunde más allá de L/150 menos de un kilo en la punta, razón por la cual todos los soportes para estantes del mercado llevan un reborde o un refuerzo. Dale a esa misma pata de 2,0 mm una brida de retorno de 20 mm y aguantará unos 39 kg a 200 mm.

P: ¿El acero inoxidable me permite usar un soporte más delgado? R: No. El módulo elástico es de 193 GPa frente a 200 GPa para el acero dulce, por lo que la deflexión es idéntica o ligeramente peor, y el rendimiento del 304 a 205 MPa está por debajo de los 235 MPa del Q235. El acero inoxidable adquiere resistencia a la corrosión, no rigidez. Si la pieza tiene que adelgazarse, cambie la sección: agregue una brida, una nervadura o un brazo más corto.

P: ¿Qué tolerancia de espesor corresponde al dibujo? R: La bobina laminada en frío se envía según las tolerancias normales de EN 10131, aproximadamente ±0,08 mm a 1,5 mm y ±0,11 mm a 3,0 mm. Esa banda está dentro del factor de seguridad, por lo tanto, especifique la mitad de la tolerancia solo cuando el soporte tenga una rigidez crítica justo en el límite; agrega entre un 8% y un 12% al costo del material para una ganancia que el cálculo no verá.

CTA: envíe el caso de carga, no solo el dibujo

Un dibujo de corchete nos dice la forma. No nos dice la carga, la proyección, el patrón de fijación o si la pieza ve vibración, y esas cuatro entradas deciden el calibre. Envíelos con su próxima solicitud de presupuesto y Suzhou Guojin Auto Parts Co., Ltd. le devolverá una recomendación de calibre, una comparación de brida versus refuerzo y una nota DFM dentro de las 24 horas, sin cargo.

GUOJIN utiliza matrices progresivas y compuestas de hasta 200 T desde una planta de 1000 a 3000 m² en Suzhou, China, con certificación ISO 9001:2015, con MMC e inspección óptica en cada primer artículo. Programas OEM y personalizados a partir de 1000 piezas, con herramientas cotizadas por separado y propiedad declarada por escrito antes de cortar el troquel. Los precios de los volúmenes a granel y al por mayor se cotizan en la misma hoja de costos que ve, por lo que el punto de equilibrio es auditable en lugar de afirmarse.

Adjunte un archivo STEP y el caso de carga a través de nuestra página de categorías de soportes : responde un ingeniero de aplicaciones de GUOJIN, no una bandeja de entrada de ventas. Si ya está comparando proveedores de soportes, revisaremos el dibujo de un competidor y le indicaremos dónde está mal el calibre.
